Polyvinyl chloride insulated power cables

1  產品標準

GB 12706.2《聚氯乙烯絕緣電力電纜》；本標準等效采用IEC 502《1kV～30kV塑料擠出絕緣電力電纜》標準的規定。

本產品的交流額定電壓U₀/U為0.6/1kV。

2  產品適用范圍

本產品適用于額定電壓U₀/U為0.6/1kV電力輸送，電纜的額定電壓應適合于使用電纜的系統的運行狀況，用U₀/U（U_m ）表示，均為有效值。

3  使用特性

3.1  電纜導體的最高額定溫度為70℃。

3.2  短路時（最長持續時間不超過5s），電纜導體的最高溫度不超過160℃。

3.3  敷設電纜時的環境溫度不低于0℃，敷設時的最小彎曲半徑應不小于電纜外徑的10倍。

3.4  電纜敷設落差不受限制。

4  電纜型號如表1

表   1

5  電纜的規格如表2

表   2

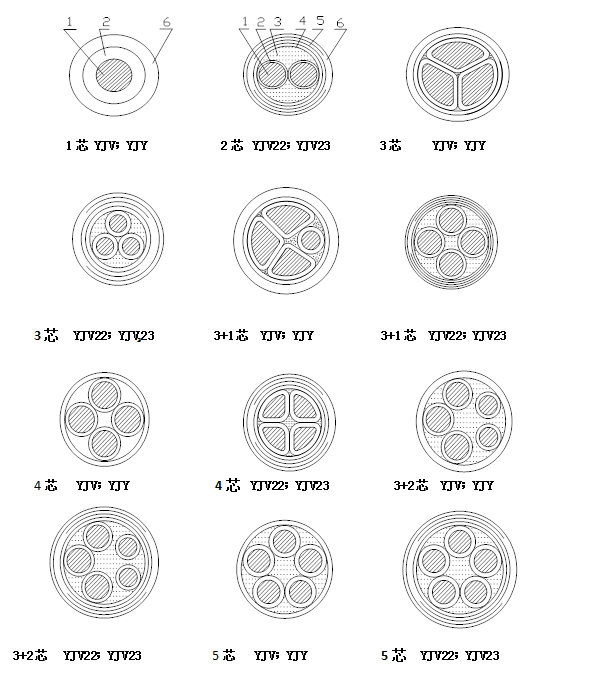

6  產品結構示意圖如下：

圖例說明：

    1 銅導體     2聚氯乙烯絕緣      3 填充    4 內護層    5 雙鋼帶鎧裝    6 外護套

7  主要技術性能

7.1  銅導電線芯20℃時的直流電阻應符合GB/T 3956《電纜的導體》標準的規定。

7.2  20℃時的絕緣體積電阻率不小于10¹³Ω·cm; 70℃時的絕緣體積電阻率不小于10¹⁰Ω·cm

7.3  成品電纜出廠前應能承受工頻交流試驗電壓3.5kV，5min不擊穿；若采用直流電壓時，試驗電壓為交流試驗電壓的2.4倍。

7.4  絕緣標稱厚度應符合GB 12706標準的規定，絕緣厚度的平均值應不小于標準規定的標稱值，最薄點厚度應不小于標稱值的90%-0.1mm。

7.5  絕緣線芯的標志應符合GB 6995.5標準的規定，允許顏色或數字標識。成品電纜外護套標識應符合GB6995.3標準的規定。

7.6  電纜的其余性能應符合GB 12706標準中的相應規定。

     允許根據供需雙方達成的協議生產和供貨

     允許的長度計量誤差為±0.5% 。
